ブログを書いていて何か違和感が…。
メインハーネスの作業が抜けていました。

電気の知識?が無い自分にはかなり大変な作業でした。

今回をアップするのに当たって当時作成した配線図を探しました。
しかし、その大事な配線図は…。
どこに行ったのか判りません。
ガレージや自宅を探しましたが見つかりませんでした。


ブログランキングに挑戦しています。
クリックして頂ければ、更新の励みになりますのでよろしくお願い致します。



当然ですがメインハーネスはRG400のハーネスを使用しました。

エンジン関係の配線は問題はありませんがメーターやスイッチ類はRGV250です。

そして、RG400とRGV250の配線図とのニラメッコが始まります。

数色の色鉛筆を使って配線図を合わせます。
メーカーが同じなので同じ色の配線もありますが…。
全く違ったり、配線が多かったり、足りなかったり…。
自宅で大まかな配線図を作りました。

不明な部分は現地合わせ作業を行ないました。
この辺りにあれば都合が良い配線が当然ありません。

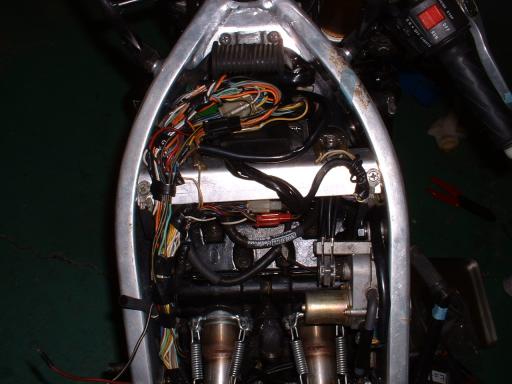

配線の途中で被覆を剥いて、配線を継ぎ足して枝配線を出したり…。

燃料計とか無いので邪魔な配線は間引いて…。
アースを綺麗にまとめて…。

切って…。
剥いて…。
繋いで…。

実はこの日は何をどうやったのか余り覚えていません。
途中カッターで指を切ったので店長に絆創膏を貰いに行くと…。
「チョット休もうや」と言われて缶コーヒーを頂きました。

バイク屋に1回行くと1日中お世話になっています。
なので店長との缶コーヒーのオゴリ合いは日常でしたが…。

この一言には何か救われました。
自分はスゴイ形相でメインハーネスと格闘していたようです。
なので作業中の画像を撮影するのは完全に忘れていました。

その後、落ち着いて作業が終了。
エンジンを始動させてから各スイッチの動作確認を行ないます。

問題が無いようなら、最後にエーモンの配線用テープを全体に巻いて完成です。
